HDMI仿真眼图罩子创建那些事



|| 前言

最近测试了几个勉强算入门的高速信号眼图测试,心里一直痒痒不已。是否可以也在仿真中搞出来这种效果,如果那样那不是上天了么!

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了
示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

带着莫名的冲动,就开始干了。仿真中生成眼图对于仿真入门的同学来说不是一个麻烦的事情,但是这个MASK(罩子)怎么搞出来,软件没有带,带了也不全,好多罩子用哪个。没有罩子总感觉缺了点什么吧!

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

看看下图,没罩子的感觉就是空荡荡的。是否通过了,不直观,需要调出测量工具来进行测量。繁琐而且对于新手有点考验,需要转换成标准中判定指标。

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

下图不是罩子不合适被压出血了,是自身不标准畸形太小还要上罩子,这就尴尬了吧!

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

|| 正文

罩子标准

罩子的标准,无规矩不成方圆吗。总有业界ABC之类排名靠前的大佬定标准,我等土鳖就按照这个来吧!至于你觉得这个还有欠缺,我觉得我更好更美,那就先过了这个再说。

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

HDMI_CTS_V1.4A中Source端罩子标准,一帮老色鬼制定的,还好范围放的比较宽。太大太小、太圆太扁都会挂了的。其他USB、ethernet等等也根据个人喜好及相应群体,制定了自己的罩子。

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

USB 2.0协会大佬们,根据各个位置及连接和产品类型有几个罩子,不要套错了。

设计罩子

好了,我们这次就做个HDMI V1.4A最常见的1080P、[email protected]的罩子来套套。在那个软件里做,就不说了,否则有广告嫌疑,其实关注我看的多了自然而然就知道用那个软件了。

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

求出各个速率等级的Tbit,在这里可以等于UI,严格来说这种计算不合适,因为没有考虑色深其他等级,目前的都是8bit(24bit)。

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

求出各个速率等级对应的罩子X轴时间上点,至于为什么单位选ns不是ps,与这个软件有点关系。

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了
示波器信号眼图看的多,是不是惦记上仿真软件中眼图了
示波器信号眼图看的多,是不是惦记上仿真软件中眼图了
示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

加工罩子

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

找到做罩子的地方

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

编辑罩子

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了
示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

填完后点击OK

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

设计完成后导出保存在自己相应的目录中,后续可以直接使用了。

A.[email protected],8bit(24bit)

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

1080P的眼图模板就参考上边直接建立

B. [email protected],8bit(24bit)

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

[email protected]把X轴数据改下就好,具体的值参考上图。

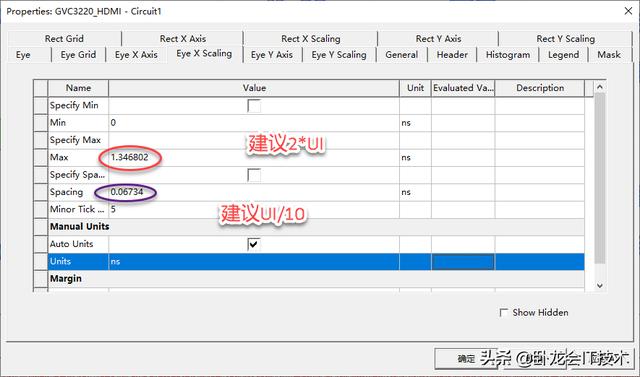

戴上罩子

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

其实这个也是一个技术活,否则就惨不忍睹了。

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

带歪了吧,还需要经过一系列操作来扶正。

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了
示波器信号眼图看的多,是不是惦记上仿真软件中眼图了
示波器信号眼图看的多,是不是惦记上仿真软件中眼图了
示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

是否很有成就感,其实戴个罩子说真的也不容易。

示波器信号眼图看的多,是不是惦记上仿真软件中眼图了

|| 总结

仿真工具用了一段时间了,一直没有弄这部分。眼图生成了,只能看客观测量数据再和模板对比。自从有了这个,判断起来直观多了。真的是事半功倍!
