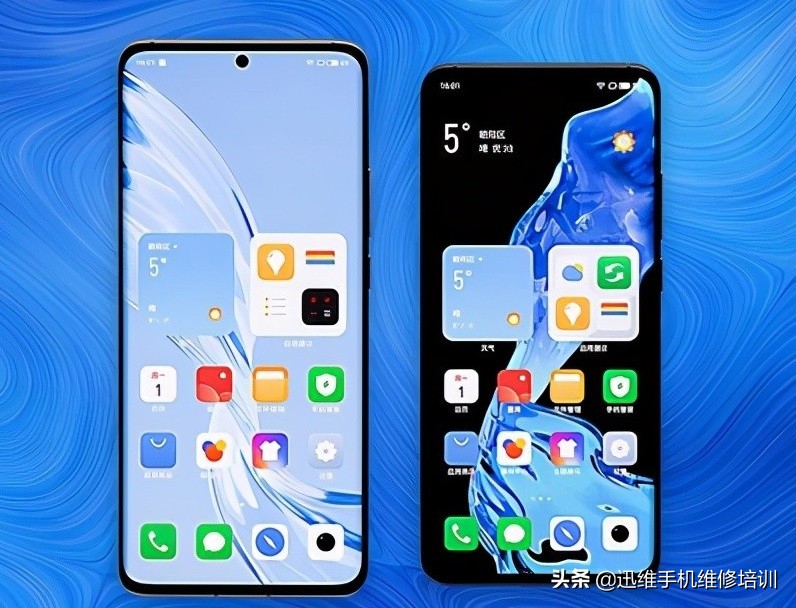

在魅族成立18周年之际,全新的魅族18系列在今年三月正式与我们见面了,这个意义也是非同一般呀!魅族18系列被称为“双旗舰”,有博主抢先拆解了这两款手机,下面我们就来一起看看这对魅族开年双旗舰的内部结构是如何完成双剑合璧的吧?

魅族18系列全面拆解(附步骤):三零手机内部做工变化太大了

魅族18系列全面拆解过程:

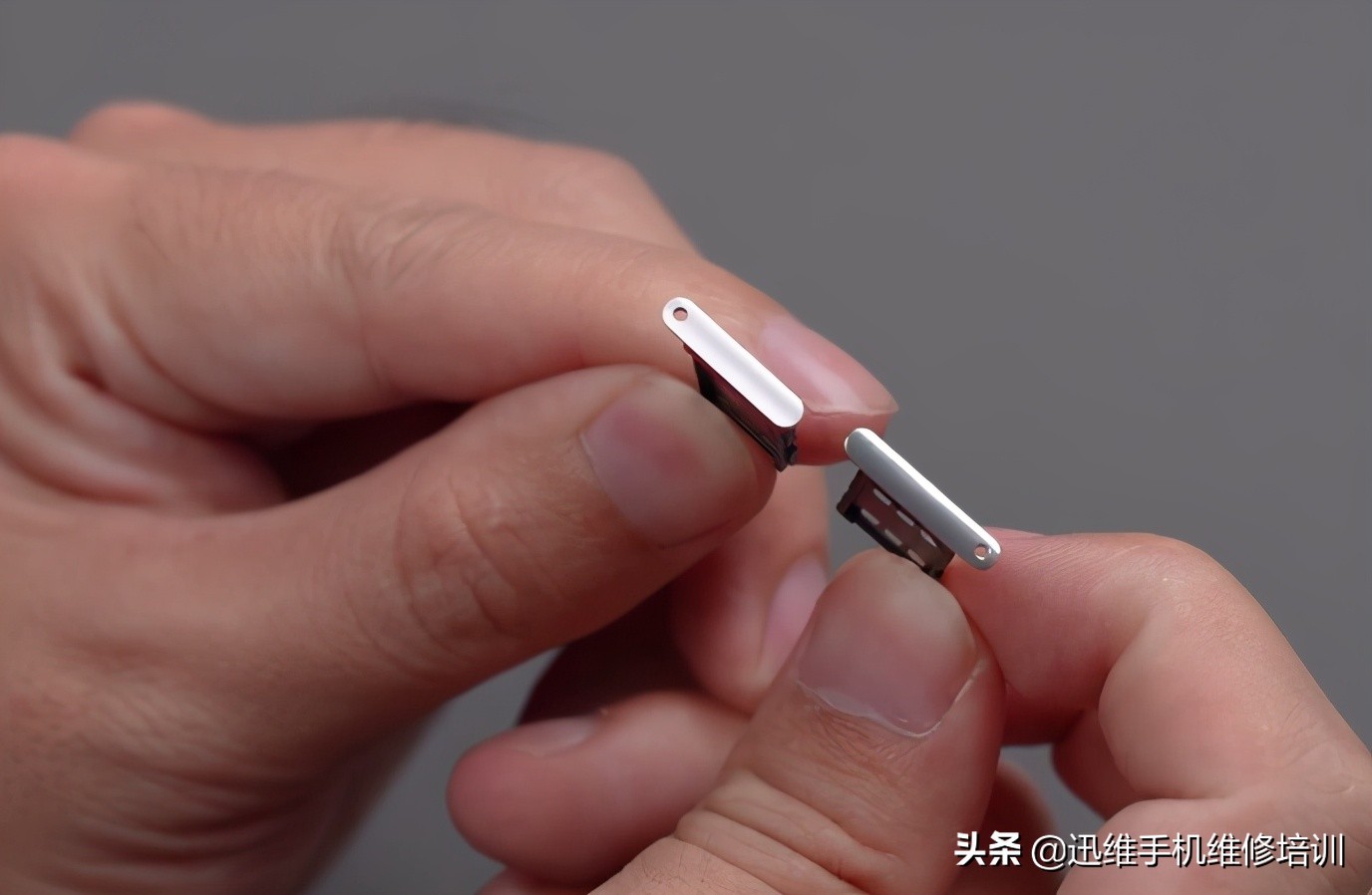

第一步:关机后取出卡托卡。托位于机身底部,双nano设计。奇怪的是魅族18的卡托孔洞居然比PRO的要深,两者卡托只是在表面的工艺有所不同,一个磨砂一个光面。

魅族18系列全面拆解(附步骤):三零手机内部做工变化太大了

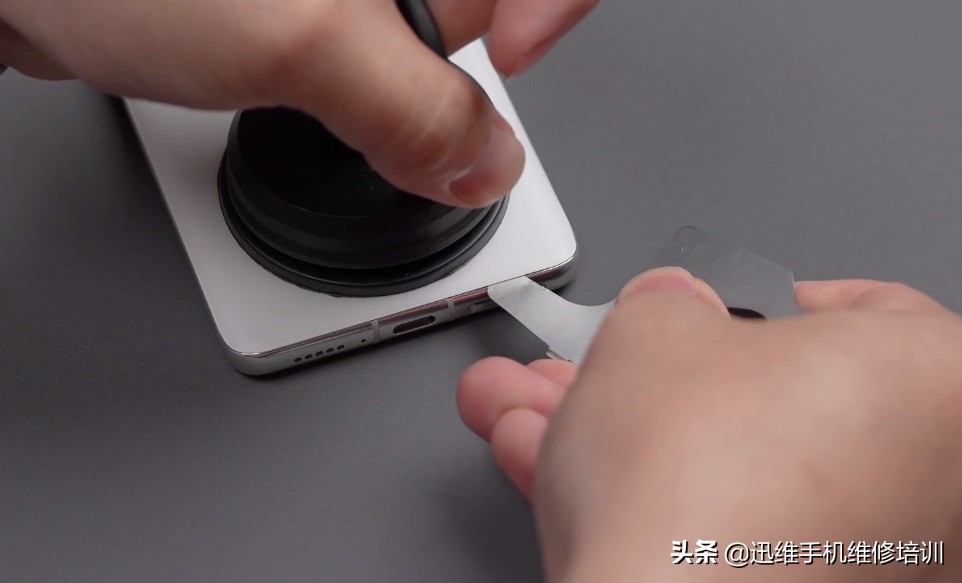

第二步:拆卸后盖。常规的三明治结构设计,加热垫90℃加热三分钟用吸盘在底部起开一条缝隙,小心划开一个口子后再用厚的塑料拆机片完全划开底部,接着沿四周划开。
魅族18系列全面拆解(附步骤):三零手机内部做工变化太大了
后盖材质都为玻璃,内侧结构也简洁的一致。魅族18PRO用的还是熟悉的环形闪光灯,而魅族18因为内部空间的限制采用了常规的双色温闪光灯,并且是直接焊接在主板上的。
魅族18系列全面拆解(附步骤):三零手机内部做工变化太大了
第三步:拆主板。卸下固定18PRO主板盖板的10颗螺丝,挑开连着无线充电模块和环形闪光灯的排线。NFC是通过触点的方式和主板相连,至于18的盖板就比较简洁了,也是10颗螺丝两种规格。
魅族18系列全面拆解(附步骤):三零手机内部做工变化太大了
两者表面都有大面积的散热膜覆盖,上至前摄背面,下至喇叭box。听筒都是集成了扬声器的设计。
魅族18系列全面拆解(附步骤):三零手机内部做工变化太大了
挑开前设和感应组件的BTB,再挑开右下角的4个同轴线接口,并且拉出线槽,最后卸下一颗固定主板的螺丝,就可以从下方取出主板。
魅族18系列全面拆解(附步骤):三零手机内部做工变化太大了

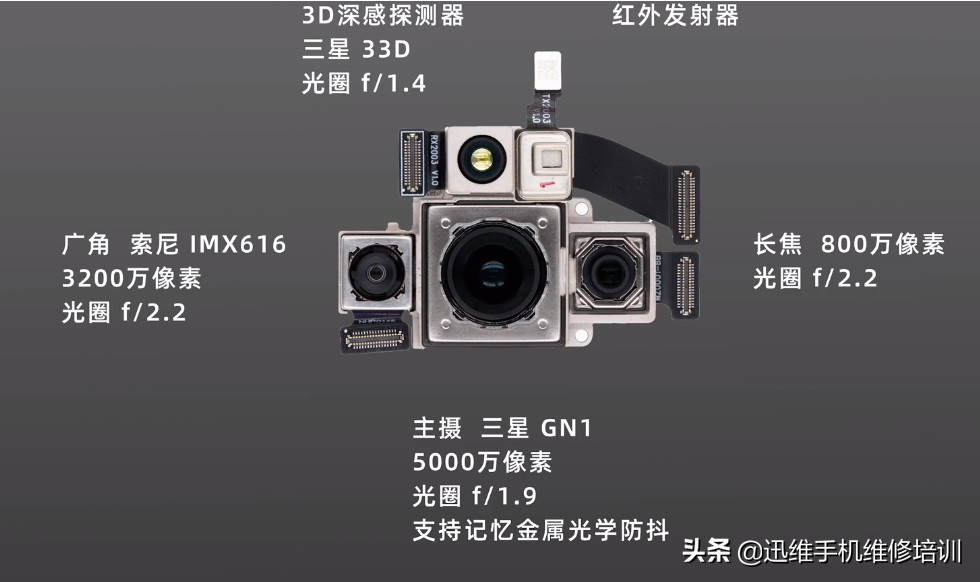

主射采用了大底的GN1并且配备了记忆金属光学防抖。深感镜头和红外发射器是一个单独的组件。
魅族18系列全面拆解(附步骤):三零手机内部做工变化太大了18PRO
魅族18的后设参数虽然不如18PRO那么强悍,但是基本的焦段比如超广角、长焦还是覆盖到了的。
魅族18系列全面拆解(附步骤):三零手机内部做工变化太大了
再来看看满血版的LPDDR5 RAM,骁龙888和UFS 3.1的ROM也在这个位置,至于魅族18在性能这一部分丝毫没有缩水。
魅族18系列全面拆解(附步骤):三零手机内部做工变化太大了

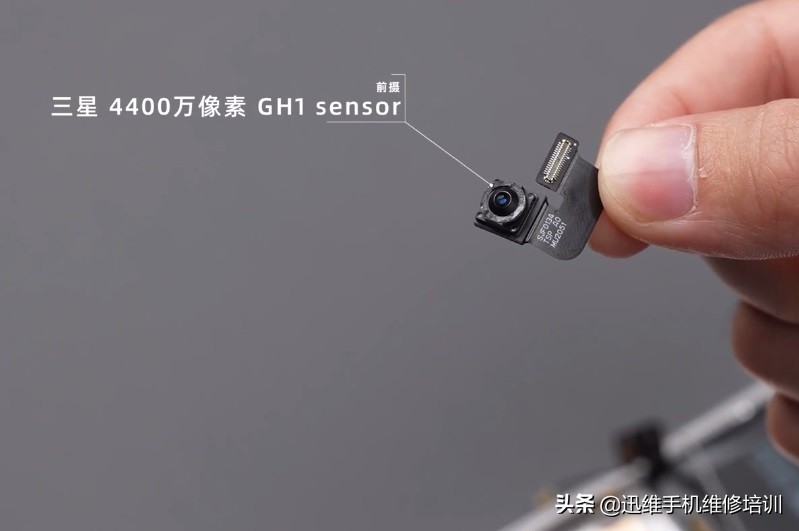

前摄采用三星4400万像素的GH1 sensor。
魅族18系列全面拆解(附步骤):三零手机内部做工变化太大了
第4步:拆卸副板。拆下表面的7颗螺丝,可以看到将近2/3的区域都是扬声器,反观魅族18的扬声器和18PRO尺寸将近,并且马达部分采用了0815尺寸的x轴横向线性马达。
魅族18系列全面拆解(附步骤):三零手机内部做工变化太大了
18PRO的电池容量是4500毫安,18是4000毫安,都采用了ALT电芯。
魅族18系列全面拆解(附步骤):三零手机内部做工变化太大了

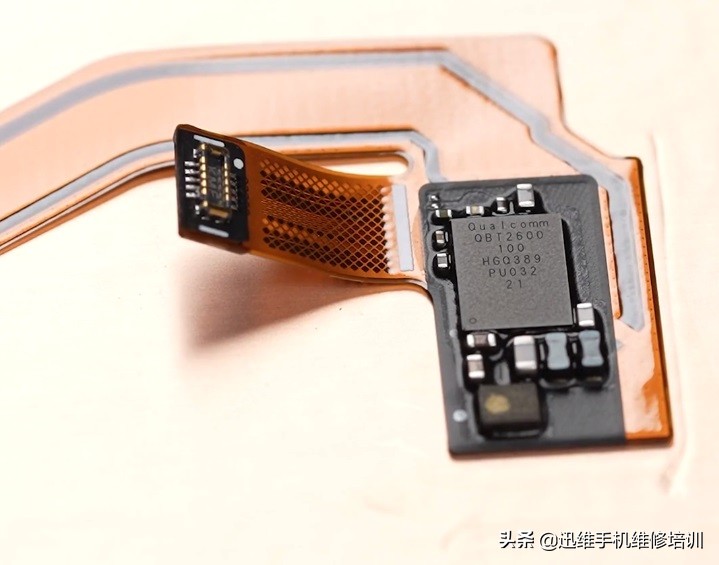

再来看一下超声波指纹模组,BTB接口设在了上方,用一根长排线连接下方的主体部分,模组来自高通的OBT2600,识别速度确实非常快。
魅族18系列全面拆解(附步骤):三零手机内部做工变化太大了

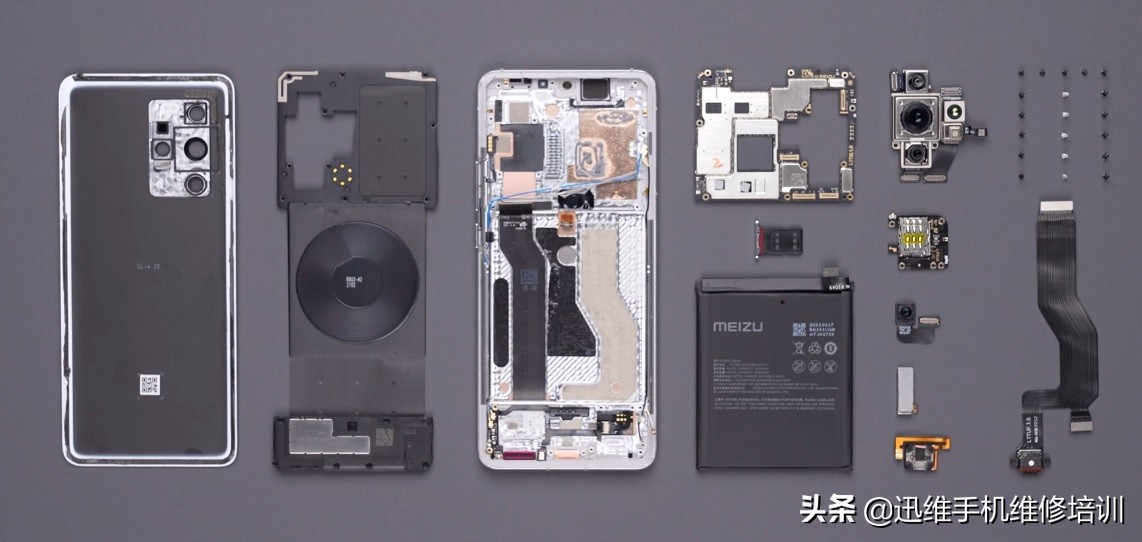

拆机全家福。
